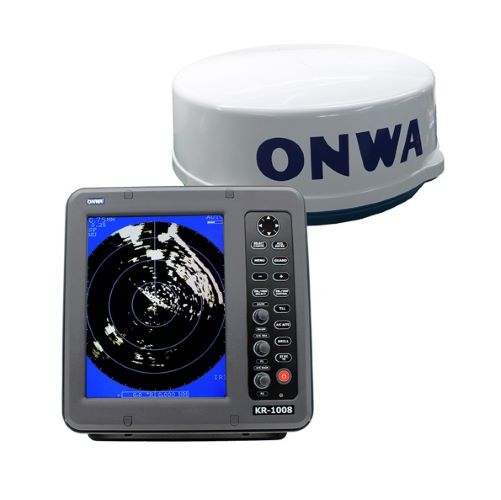

Radar marino LCD a color de 10 pulgadas con pantalla AIS y seguimiento de objetivos (ARPA)
Modelo:
- KR-1008 con antena KRA-1007 Radom de 36 nm
- El software del sistema se puede actualizar mediante USB
- Función de visualización AIS
- Selección multicolor para el objetivo y el fondo
- Carcasa robusta de fundición a presión, resistente al agua
- La función de “Seguimiento de objetivos” puede rastrear hasta 20 objetivos
- Teclas de función programables por el usuario
- Optimización automática de la imagen del radar
- Rendimiento recientemente mejorado
- Modo de representación de frente arriba, rumbo arriba y norte arriba
- Modo económico, alarma de zona de guardia y modo vigilancia.
ESPECIFICACIÓN DEL KR-1008
Radiador de antena
Radiador: Matriz de guía de ondas ranurada
Longitud del radiador: 55 cm
Velocidad de rotación de la antena: 24 RPM (±2)
Resistencia al viento: Velocidad relativa del viento 100 nudos (51,5 m/s)
Ancho del haz: Horizontal 4°, Vertical 25°
Lóbulo lateral
Dentro de ± 20° del lóbulo principal; menos de -18 dB
Fuera de ± 20° del lóbulo principal; menos de -23 dB
Polarización: Horizontal
Módulo transceptor (incluido en el radomo)
Tubo transmisor: MSF1421B o MAF1421B
Frecuencia: 9410 ± 30 MHz (banda X)
Longitud de pulso PPR
0,08 µs/2100 Hz (0,125, 0,25, 0,5, 0,75, 1,5 nm)
0,3 µs/1200 Hz (1,5, 2, 3 nm)
0,8 µs/600 Hz (3, 4, 6, 8, 12, 16, 24, 36 nm)
Tiempo de calentamiento: 1:30 minutos
Potencia máxima de salida: 4 kW nominal
Modulador: método de conmutación FET
SI: 60 MHz
Sintonización: Automática o Manual
Parte frontal del receptor: MIC (CI de microondas)
Ancho de banda
Longitud de pulso de transmisión 0,3 µS y 0,08 µS: 25 MHz
Longitud de pulso de transmisión 0,8 µS: 3 MHz
Figura de ruido: 10 dB nominal
Duplexor: Circulador con limitador de diodo
Ambiente
Temperatura
Unidad de visualización: -15 a +55 °C
Unidad de antena: -25 a +70 °C
Humedad
Humedad relativa 93% o menos a 40°C
Fuente de alimentación: 10,5 VCC a 40,0 VCC, 60 W (30 W en modo económico)
Unidad de visualización
Tipo: Pantalla LCD a color TFT de 32 bits con retroiluminación LED de 10 pulgadas
Modos de visualización
Proa arriba, Rumbo arriba*, Norte arriba*, Movimiento verdadero**
* Se requiere entrada de rumbo
** Se requieren entradas de rumbo y velocidad
Escala de rango
Rango: 0,125, 0,25, 0,5, 0,75, 1, 1,5, 2, 3, 4, 6, 8, 12, 16, 24, 36
Intervalo de rango: 0,0625, 0,125, 0,125, 0,25, 0,25, 0,25, 0,5, 0,5,
1,1,2,2,4,4,6 Número de anillos: 2, 2, 4, 3, 4, 6, 4, 6, 4, 6, 4, 6, 6
Resolución de rumbo: 4°
Precisión del rumbo: dentro de 1°
Discriminación de alcance: mejor que 30 m
Precisión del anillo de alcance: 0,9 % o el alcance en uso u 8 m, lo que sea mayor
Alcance mínimo: Mejor que 25 m
Función de seguimiento de objetivos
Adquisición: 40
Seguimiento: Automático
Visualización: Velocidad, Rumbo, Alcance/Rumbo y CPA/TCPA
Vibración
Amplitud total de vibración:
1 a 12,5 Hz ± 1,6 mm
12,5 a 25 Hz ± 0,38 mm
25 a 30 Hz ± 0,1 mm
Sendero del eco
Intervalo: 15 s, 30 s, 1 min, 3 min, 6 min, 15 min, 30 min o continuo
Interfaz
cualquier hablante (selección de menú) entrada
$–APB,$–BWC,$–BWR,$–DBK,$–DBS,$–DBT,$–DPT,
$–GGA,$–GLC,$–GLL,$–GTD,$–HDG,$–HDW,$–HDT,
$–MDA,$–MTW,$–RMA,$–RMB,$–RMC,$–VTG,$–VHW,$–XTE
Pantalla AIS
Adquisición: Seguimiento de buques AIS o ATON
: Visualización automática
: Nombre del buque, MMSI, Indicativo de llamada, Alcance/Rumbo,
Velocidad/Rumbo L/L, ROT, CPA/TCPA
(se requiere entrada de datos AIS)

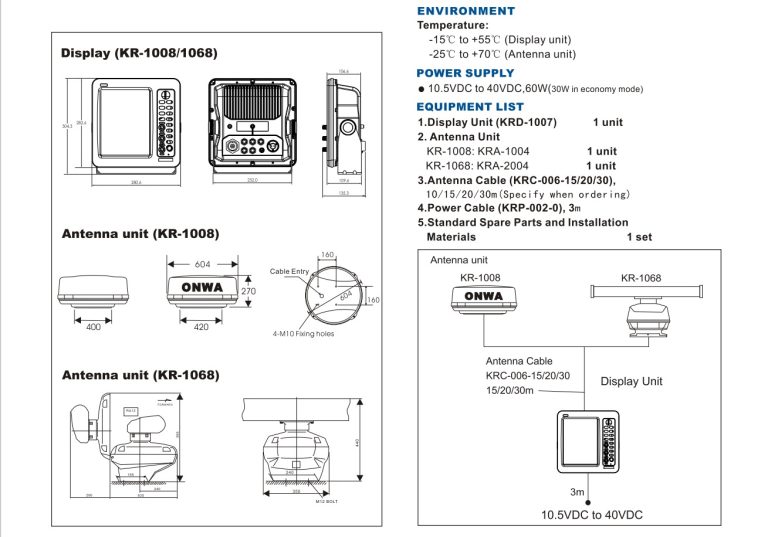

Lista de equipos
Unidad de visualización: 1 unidad
Unidad de antena Radome: 1 unidad
CABLE DE ANTENA: 10/15/20/30 m (Especificar al realizar el pedido)
CABLE DE ALIMENTACIÓN: 3 m
Manual de funcionamiento
Repuestos estándar y materiales de instalación: 1 juego
